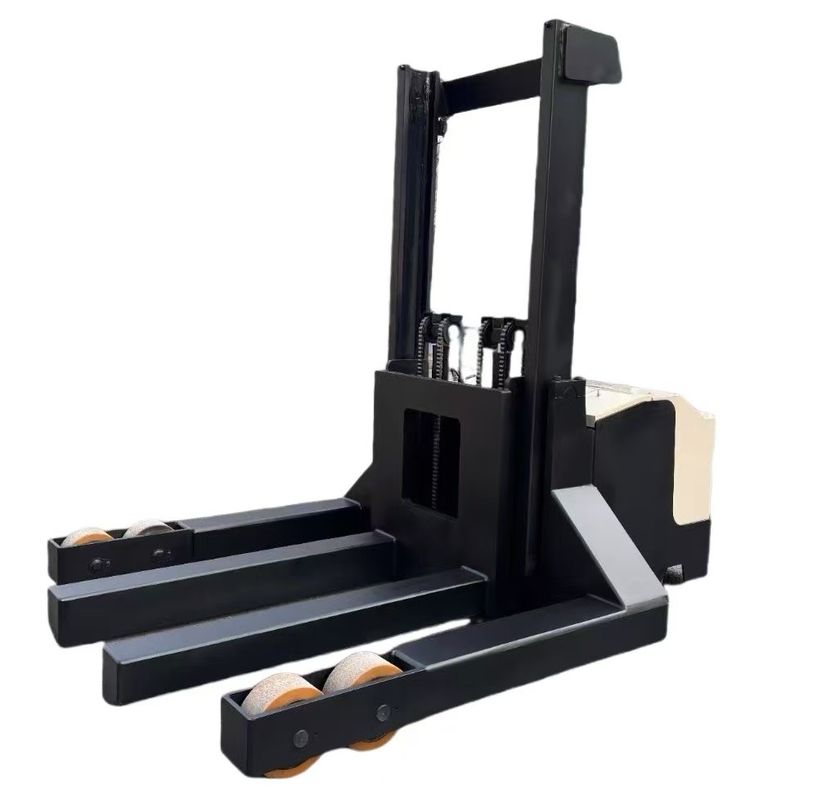

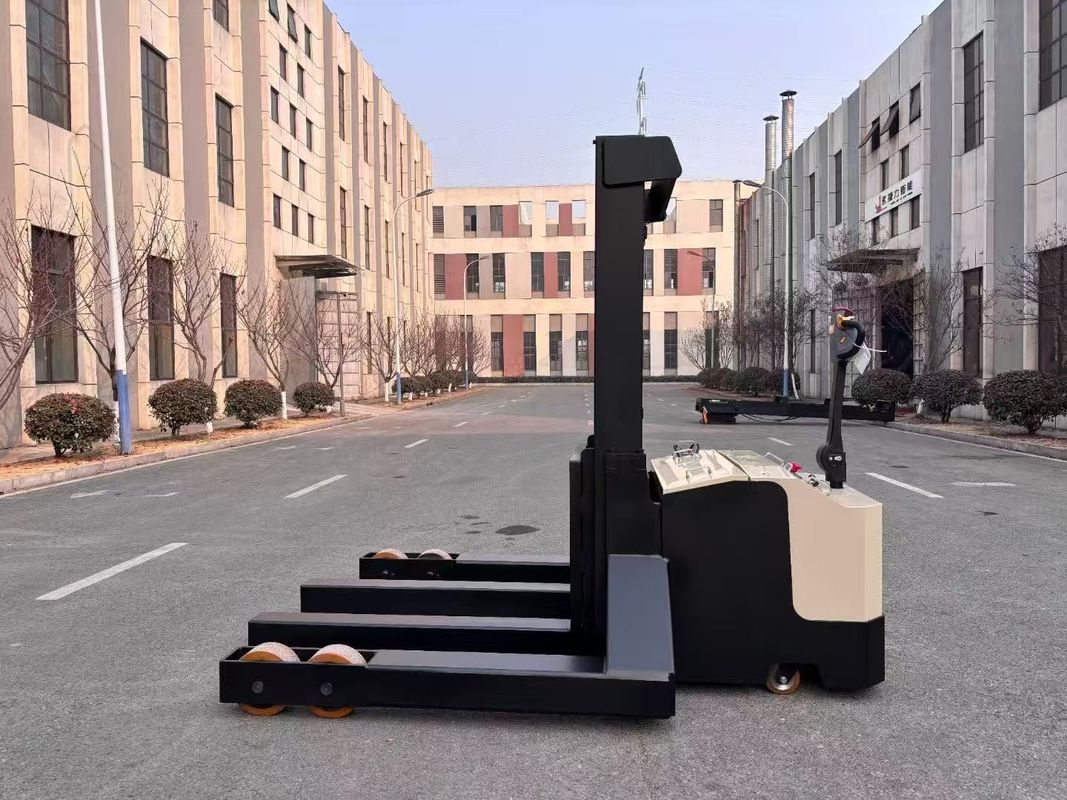

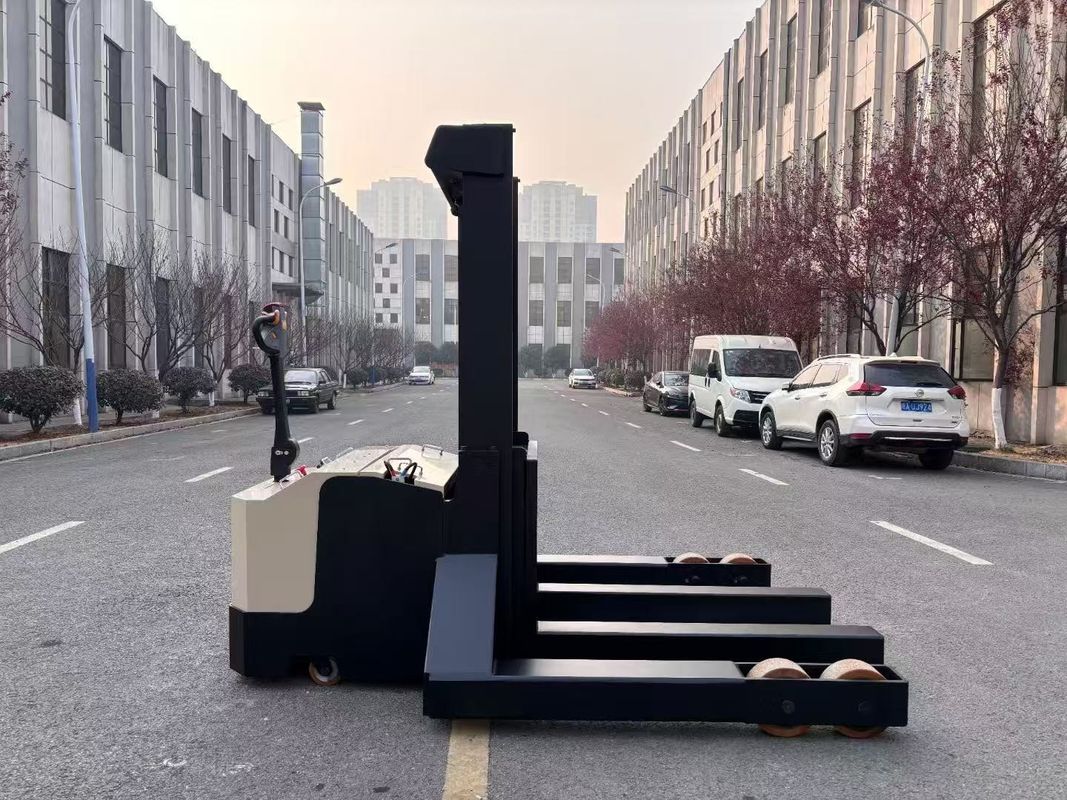

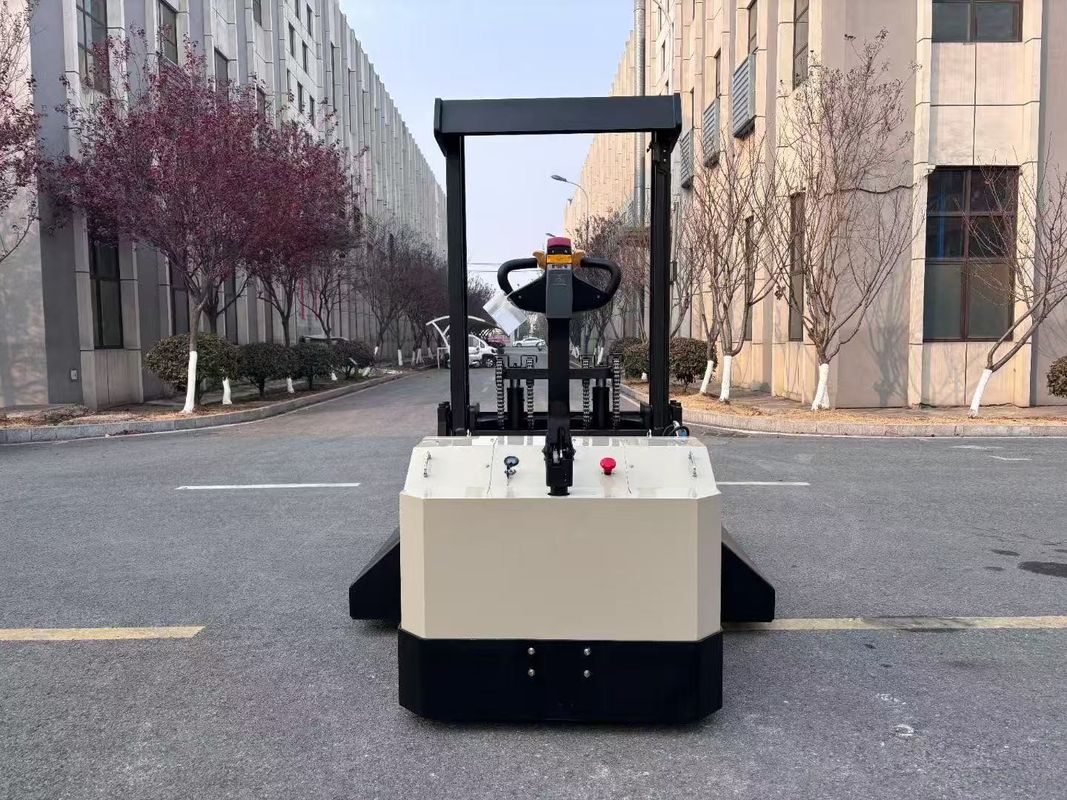

استاکر فولکلور غیر استاندارد
ظرفیت بارگذاری نامی: 5000kg
ارتفاع بلند کردن: 1200mm
طول رشته: 1550mm
عرض رشته: 800mm
ظرفیت باتری: 48V300AH
سیستم کنترل کورتیس
سبک راه رفتن فرمان الکترونیکی
پوشش فلزی ورق
مزیت
امنيت امن
محصول پارامتر
| 型号 | مدل | CDD30D-17 | |
| 驱动方式 | نوع قدرت | باتری اسید سرب | |
| روش رانندگی | نوع راننده | 步行式 نوع واکی | |
| 额定载荷 | بار نامی | Q ((kg) | 5000 |
| 起升高度 | ارتفاع بلند کردن | h3 ((mm) | 1200 |
| 总长 | طول کلی | L1 ((ملم) | 2067 |
| 总宽 | عرض کلی | b1/b2 | 850/1360 |
| 货叉 اندازه | ابعاد چنگال | s/e/l ((mm) | 65/190/1150 |
| 货叉 بیرونی فاصله | عرض بیرونی چنگال ها | b5 ((ملی متر) | 680 |
| 门架闭高度 ارتفاع بسته شدن | ارتفاع قمه بسته | h1 ((mm) | 2090 |
| 起起时门架最大高度 ((含 货架) | حداکثر ارتفاع استخر در هنگام بلند کردن (از جمله پشت سر بار) | h4 ((mm) | 5100 |
| عرض قابله | عرض پشتی بار | b3 ((mm) | 800 |
| 货叉离地高度 ((حد اقل) | ارتفاع چنگال از زمین (حداقل) | h6 ((mm) | 86 تا 88 |
| 整车离地间隙 | ارتفاع وسیله نقلیه از زمین (حداقل) | m ((mm) | 30 |
| 操纵手柄离地高度 | ارتفاع دستگیره کار | h5 ((mm) | 1270 |
| باتری ذخیره شده، ولتاژ الکتریکی/ ظرفیت نامشخص | باتری، ولتاژ/ ظرفیت | V/Ah | 24/210 |
| وزن باتری | وزن باتری | کیلوگرم | 90 |
| 整车重量 ((که شامل باتری است) | وزن وسیله نقلیه (از جمله باتری) | کیلوگرم | 1370 |
| 驱动电机功率 ((S2-60min) | قدرت موتور راننده (S2-60min) | kw | 1.5 ((AC) |
| 起升电机功率 | قدرت موتور بلند کردن | kw | 2.2 |
| لاستیک | لاستیک | 聚氨酸پولیوریتان | |
| اندازه ی لاستیک، چرخ راننده | ابعاد لاستیک، چرخ محرک | mm | φ250x80 |
| اندازه ی تایر، حمل چرخ سنگین | ابعاد لاستیک، چرخ خرس | mm | φ85x70 |
| اندازه چرخ ترازو | ابعاد چرخ تعادل | mm | φ130x55 |
| 车轮数量،前/后 ((x=驱动轮) | تعداد چرخ های جلو/پشت (x= چرخ محرک) | 4/1X-3 | |
| فاصله چرخ، سمت راننده | مسیر چرخ، سمت راننده | mm | 545 |
| فاصله چرخ، طرف حمل | مسیر چرخ، طرف خرس | mm | 490 |
| فاصله محور | فاصله چرخ | y(mm) | 1421 |
| 载荷中心 | مرکز بار | C ((mm) | 600 |
| فاصله تعویق | سرپوش جلو | x ((mm) | 695 |
| 转 半径 | شعاع چرخش | وزنه ((ملم)) | 1637 |
| 堆?? 通道宽度 ((托盘1000x1200)1200跨货叉 | عرض کانال انبار (پالت 1000x1200)1200 از طریق چنگال | آست ((ملم)) | 2511 |
| 堆?? 通道宽度 ((托盘800x1200)1200沿货叉 | عرض کانال انبار (پالت 800x1200)1200 در امتداد چنگال ها | آست ((ملم)) | 2482 |
| 满载时桥负荷,驱动侧/承重侧 | بار کامل محور، سمت درایو / طرف خرس | کیلوگرم | 1016/2354 |
| 空载时桥负荷,驱动侧/承重侧 | بار محور بدون بار، طرف راننده/طرف خرس | کیلوگرم | 900/470 |
| سرعت حرکت،满/空载 | سرعت رانندگی، بار کامل/بدون بار | km/h | 3.5/4.0 |
| 起升速度،满/空载 | سرعت بلند کردن، بار کامل/بدون بار | mm/s | 80/125 |
| سرعت پایین آمدن،满/空载 | سرعت نزول، بار کامل/بدون بار | mm/s | 160/105 |
| حداکثر قابلیت صعود،满/空载 ((S2-5min) | حداکثر صعود، بار کامل/بدون بار (S2-5min) | % | 6/10 |
| روش حرکت | نوع ترمز | 电磁制动برق الکترومغناطیسی | |
| 转向方式 | نوع فرمان | 机械转向کنترل مکانیکی | |
| روش تعویض باتری | روش تعویض باتری | 吊取式 نوع لیفت | |
|
توجه:1، فوق است CDD20D کشش بار فاصله سمت بیرونی برای 680mm، حمل و نقل曲线بالا این منحنی بار CDD20D کشش با فاصله بیرونی 680mm است 2، فاصله ی طرف خارج از فانکس برای 560mm در زمان، CDD20D در ارتفاع بلند H1600~2500mm در زمان، بدون از دست دادن بار؛ هنگامی که فاصله ی خارج از فانکس 560mm است، CDD20D در هنگام ارتفاع بلند 1600~2500mm، بار را از دست نمی دهد؛ ارتفاع بلند H2500~5000mm در زمان، 150kg در پایه ی پیچنده ی استاندارد بار را کاهش می دهد.هنگامی که ارتفاع بلند کردن 2500~5000mm، بارگذاری با توجه به منحنی بار استاندارد، 150 کیلوگرم کاهش می یابد. |
|||
